Digital building block

Posted by yunki kim on May 4, 2021

연산회로

1. 가산(adder)

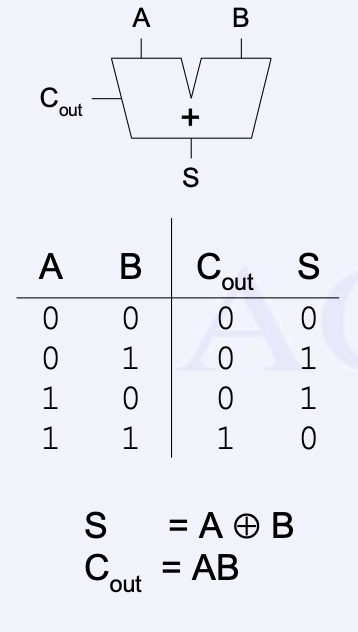

  Half Adder



  두개의 입력(A, B)와 두개의 출력(S, Cout)로 구성되 있다. S는 A, B의 SUM이며 만약 A, B가 모두 1이라면 1비트로 표현할 수 없으므로 Carry out인 Cout으로 나타낸다. Half adder는 XOR과 AND 게이트로 구성할 수 있다. Multi-bit adder에서 Cout은 다음 비트의 MSB에 더해지거나 carried in(Cin)된다. 하지만 Half adder의 경우 Cout을 받을 수 있는 Cin이 존재하지 않는다.

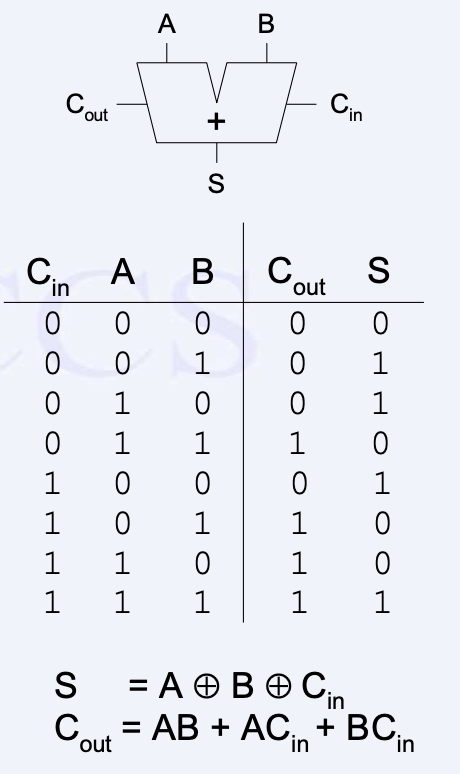

Full adder



   full adder는 Cin으로 carry in을 받는다 .

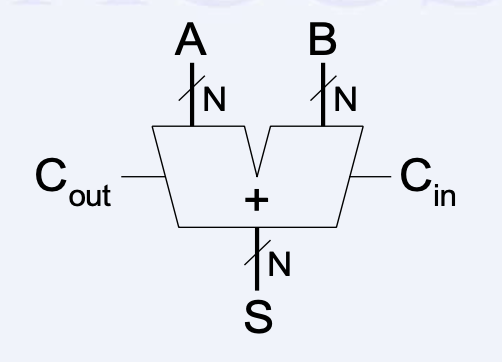

  CPA(Carry Propagate Adder)

  N-bit adder는 두개의 N-bit 입력 A, B와 Cin을 받고 N-bit result인 S와 Cout을 생산한다. 이를 CPA라 부른다, 왜냐면 한 비트의 carry out이 다음 비트를 propagate(유전)시키기 때문이다.

   CPA는 다음 세가지 종류로 사용될 수 있다.

     1. ripple-carry adders(slow)

     2. Carry-lookahead adders(fast)

     3. Prefix adders(faster)

       Carry-lookahead와 prefix adders는 큰 연산에 대해 빠르게 동작하지만 더 많은 하드웨어를 필요로한다.

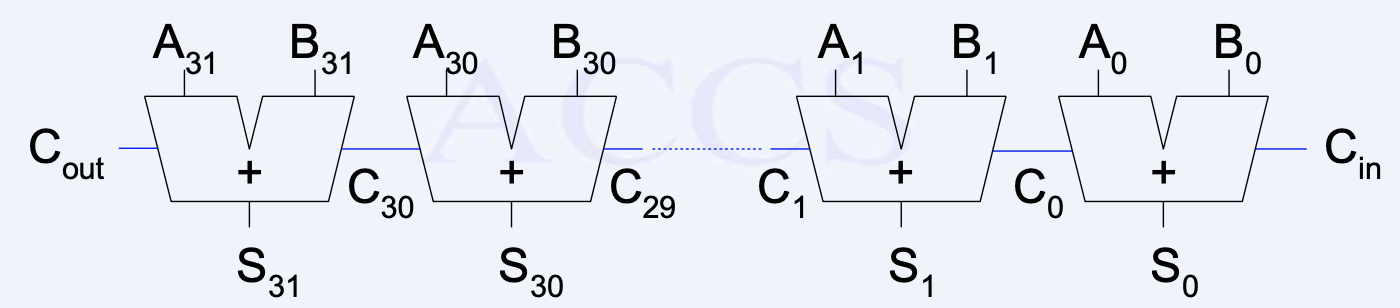

       Ripple-carry adders

        가장 단순한 방식으로 N-bit carry propagate를 만드는 방식으로서 N개의 full adder를 연결시킨형태이다. 이는 Cn이 cn-1에 의존하         므로 큰 수의 연산시 속도가 느리다. 이러한 지연은 비트의 개수에 직접적인 영향을 받는다. 이러한 지연을t(ripple)이라 하고 t(FA)는          모든 adder의 총 지연시간이다

2. 감산(subtracter)

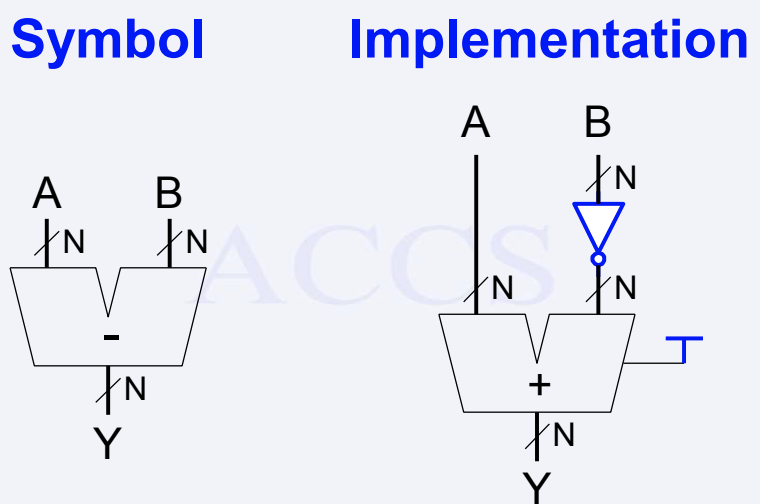

  감산은 두번째 숫자의 부호를 반대로 하고 더하는 것이다. 2의 보수를 사용한다.

  3. 비교연산(Comparator)

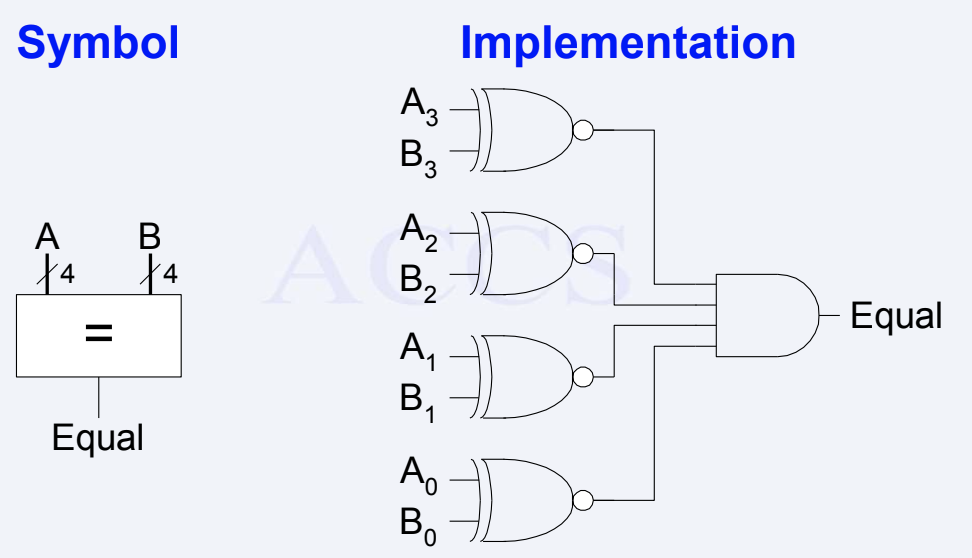

    Equality

      Equality는 A, B가 동일한지를 나타내는 하나의 출력을 생산한다.

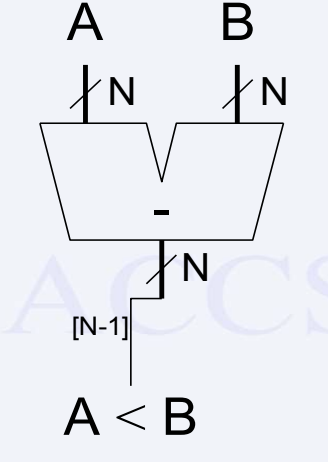

    Less than

      '<'연산은 A - B의 MSB를 보고 판단을 한다. 만약 결과가 음수면 A < B이고 아니면 A >= B이다

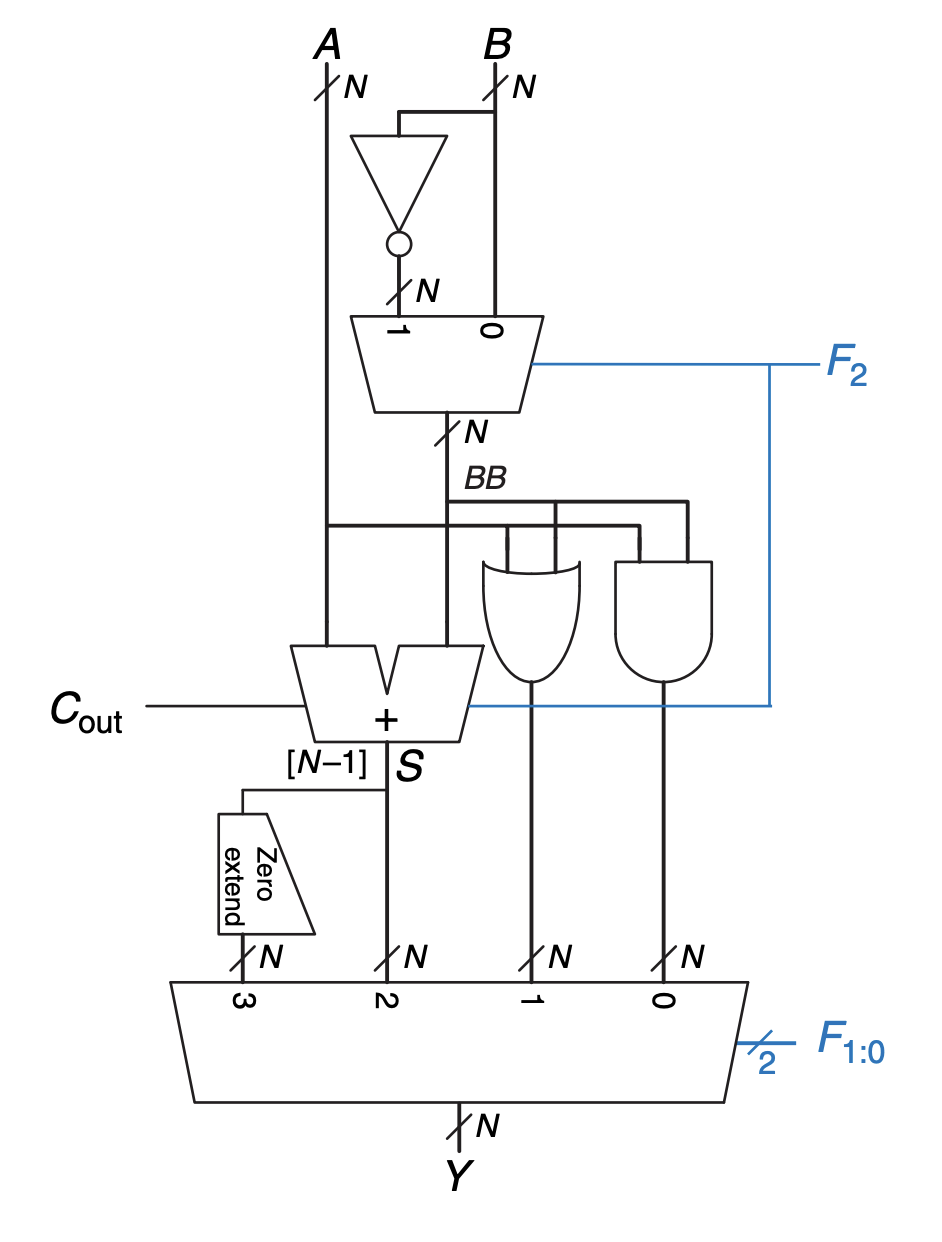

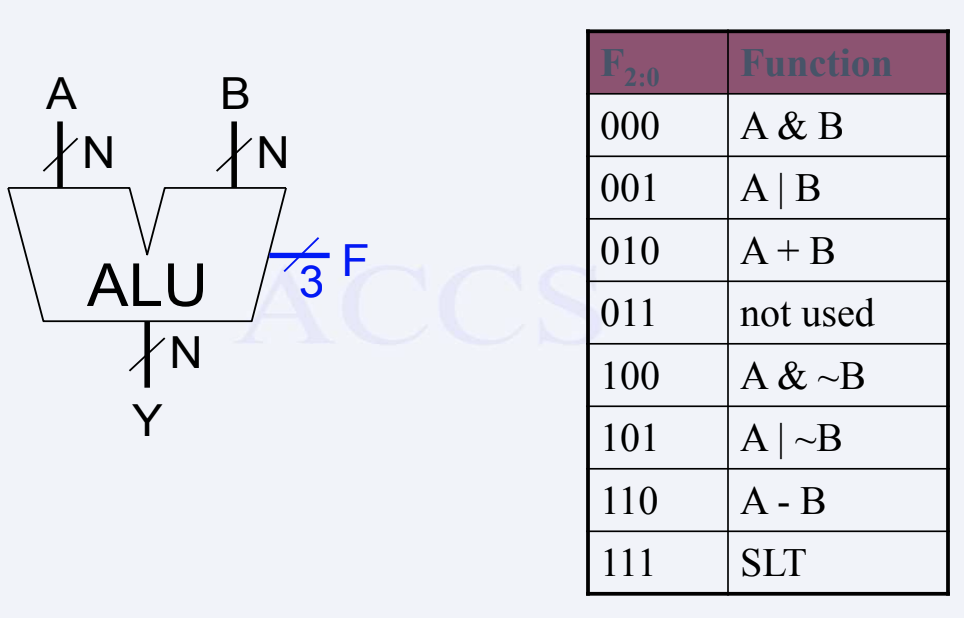

   4. ALU(Arithmetic/Logical Unit)

     ALU는 다양한 수학적, 논리적 연산을 하나의 유닛으로 만든것이다. ALU는 가감승제, AND, OR등을 수행할 수 있다.

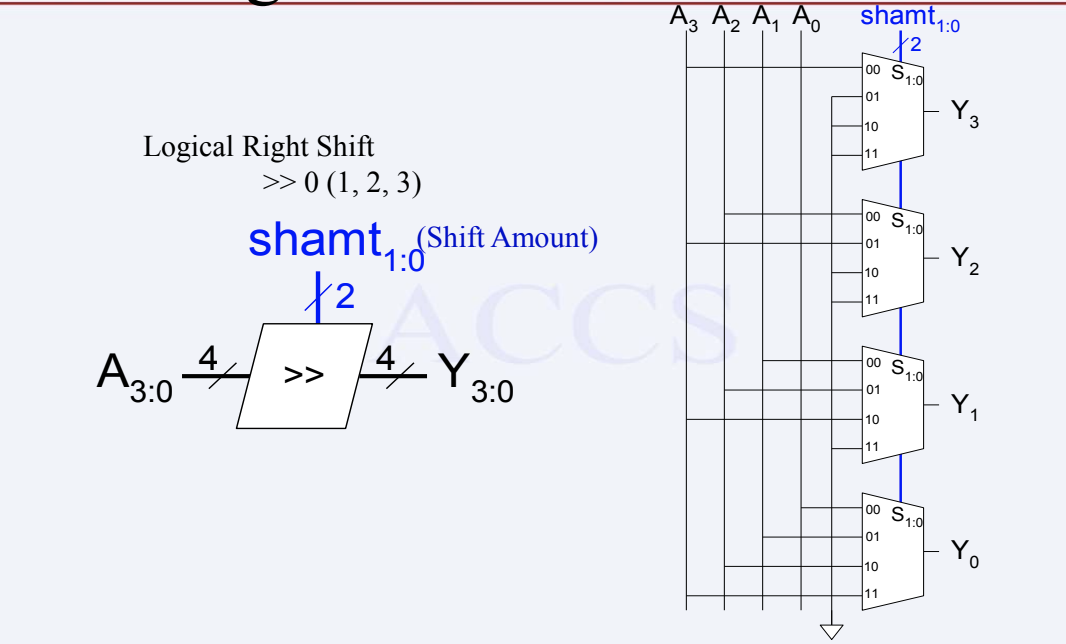

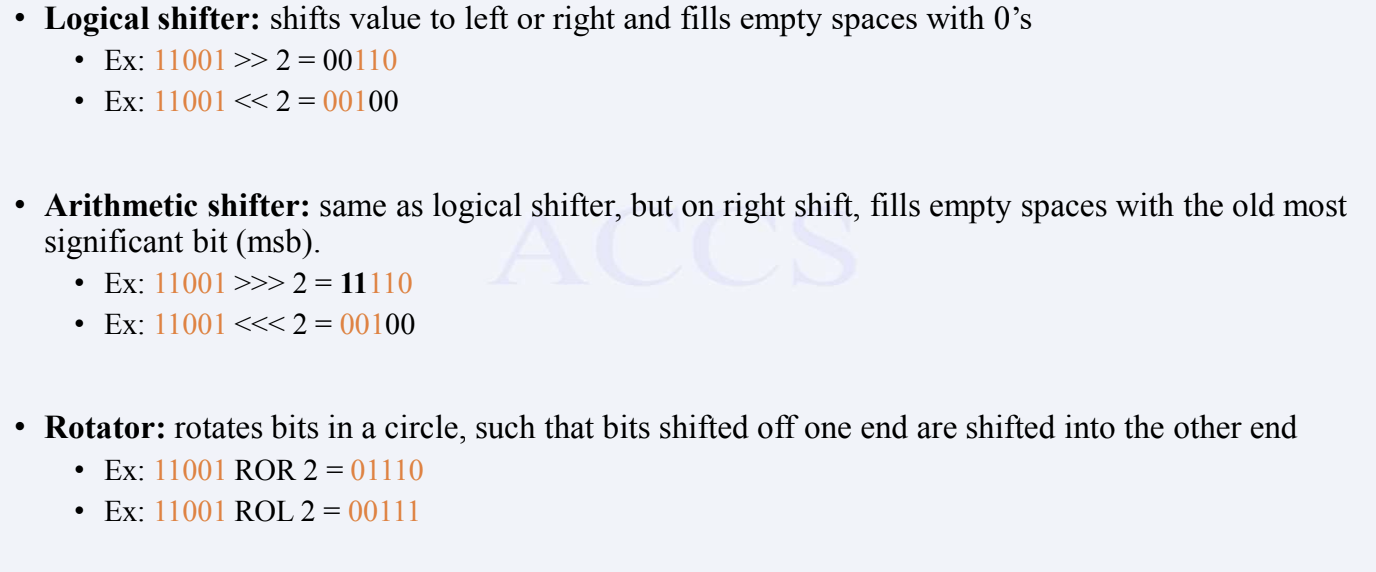

   5. Shifter, Rotator

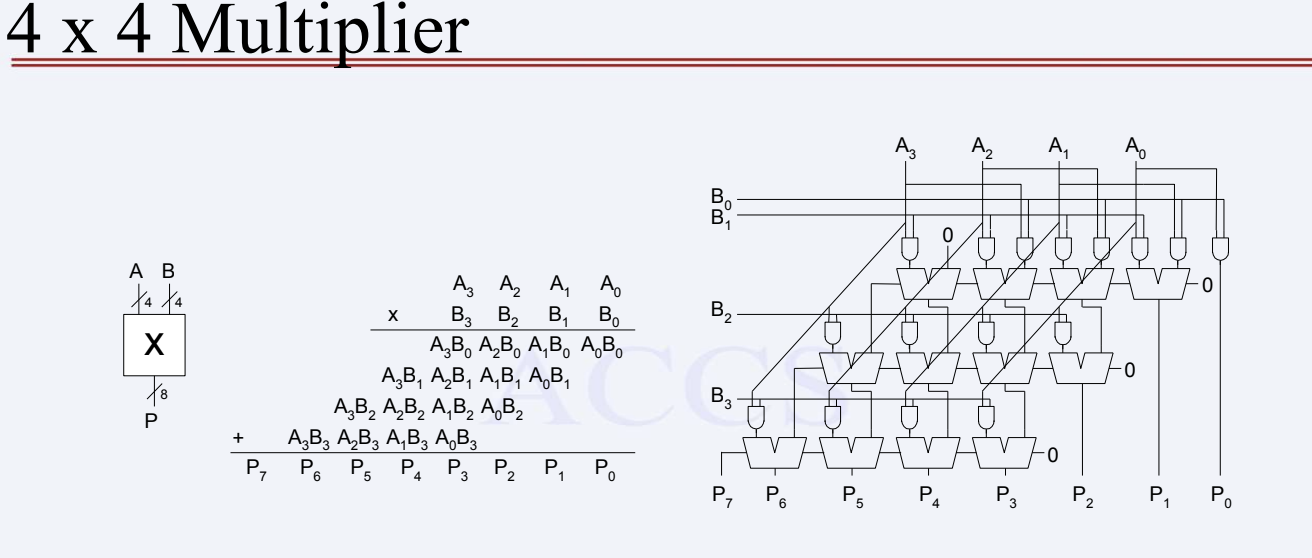

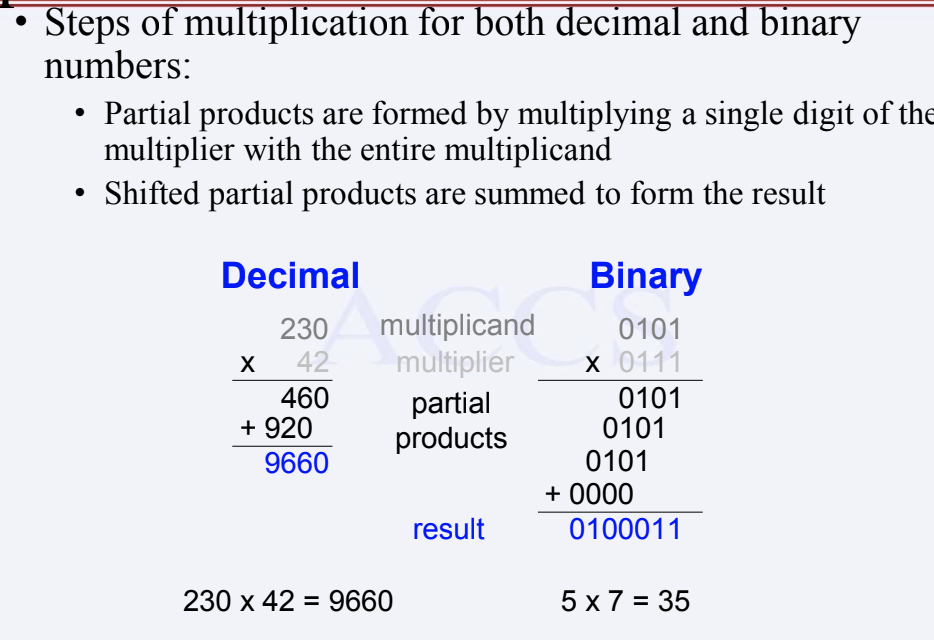

   6. Multipliers

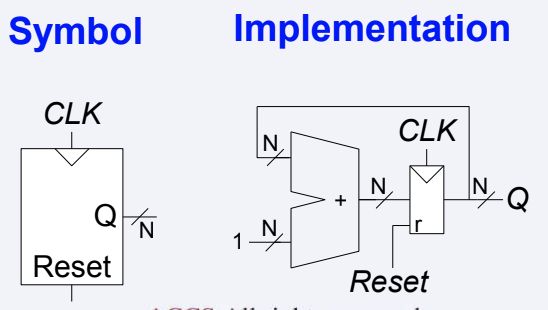

Counter

  N-bit binary counter는 클럭, 리셋입력돠 N-bit 출력인 Q를 가지는 순차 산술 회로(sequential arithmetic circuit)이다. 리셋은 출력을 0으로 초기화 한다. 카운터는 가능한 모든 2^N개의 출력을 이진순서로 진행해 클럭의 상승 엣지에서 증가시킨다.

Memory Arrays

  위에서는 산술과 순차회로에 대해 다루었다. 디지털 시스템은 이러한 회로들에 의해 나타내어지고, 사용되는 데이터를 저장하기 위해 메모리를 필요로 한다. Flip-flops로 만들어진 레지스터들역시 일종의 메모리로 적은 양의 데이터를 담는다. Memory arrays는 효과적으로 큰 양의 데이터를 저장할 수 있다.

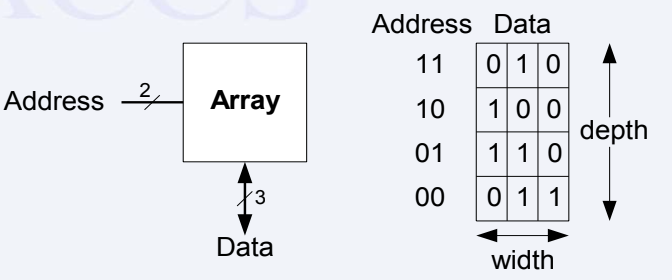

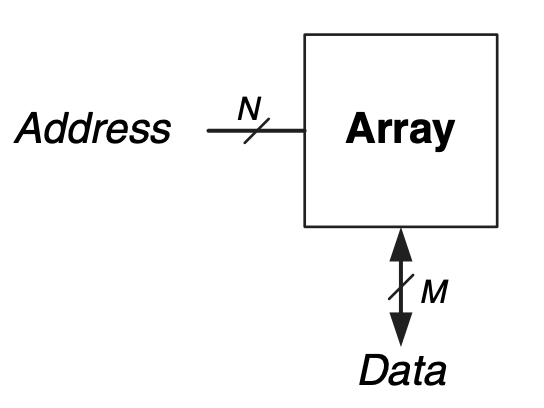

  위 그림은 전형적인 memory array의 symbol을 보여준다. 이 메모리는 memory cell의 2차원 배열로 조직되어 있다. 이 메모리는 배열의 행 중 한 행의 내용에 대해 일기, 쓰기를 한다. 이 행들은 주솟값(address)에 의해 특정된다. 읽고 쓰여지는 값들은 데이터라 부른다. N-bit주소값과 M-bit데이터를 가지고 있는 배열은 2^N개의 행과 M개의 열을 가지고 있다. 각 행에 있는 데이터를 word라 부르기에 배열은 2^N개의 M-bit word들을 가지고 있다.

  여기서 width또는 word size는 배열의 열 갯수, depth는 배열의 행 갯수, 배열의 size는 width * depth이다

Bit cells

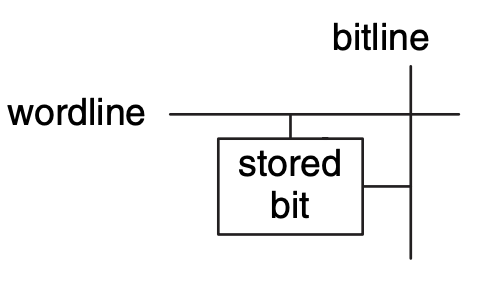

  Memory arrays는 bit cell들의 배열로 만들어져 있다. 각 bit cell은 1비트의 데이터를 담고 있다.

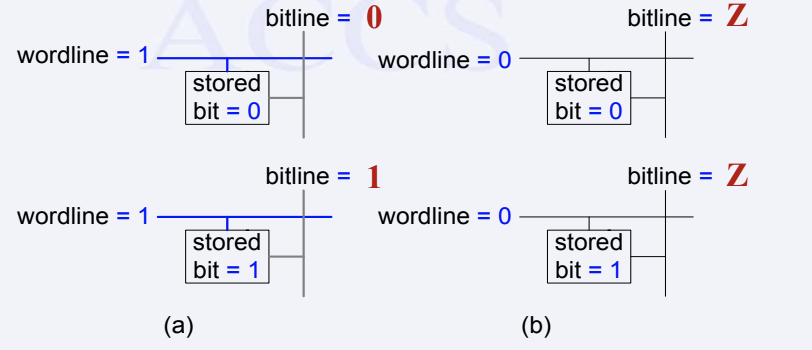

  위 그림에서 볼수있듯이 각 bit cell은 하나의 wordline과 하나의 bitline에 연결되 있다. 따라서 wordline이 1이면 저장된 비트가 bitline으로 욺겨진다.

    wordline은 메모리에 있는 하나의 행이 한번에 읽혀지고 쓰여지게 한다. 각 wordline은 유니크한 주소값에 대응된다. 한번에 하나의 wordline만 high일 수 있다.
